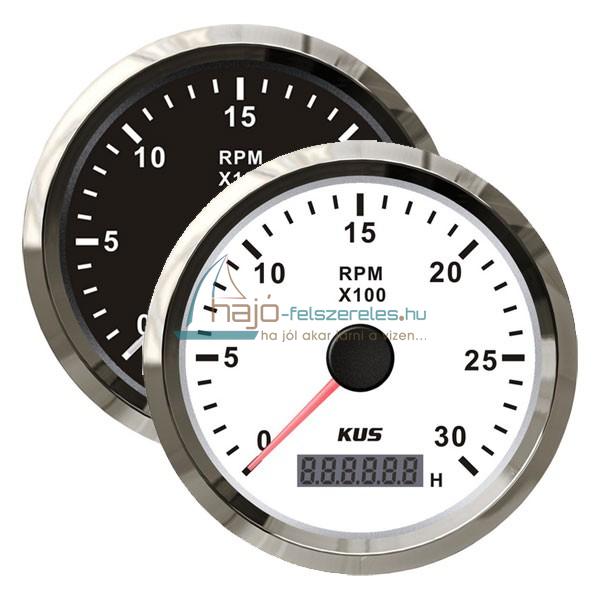

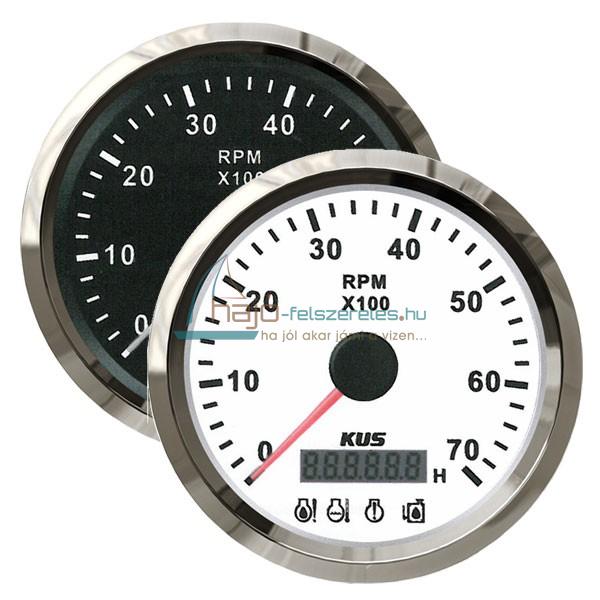

KUS fordulatszámmérő használati útmutató

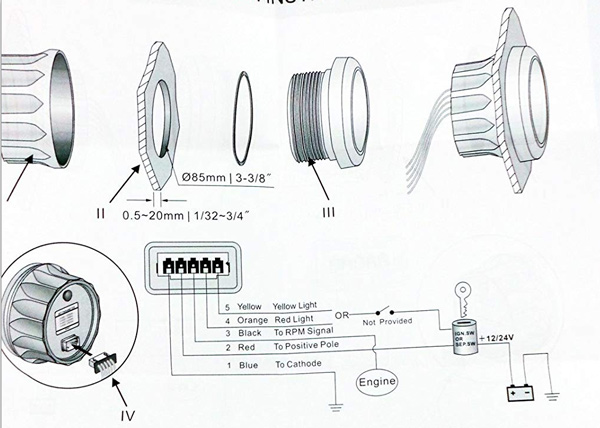

1.Vágjon a panelbe egy 85mm-es lyukat. Legalább 55mm-es távolságra lesz szüksége a panel mögött, hogy bele férjen a műszer.

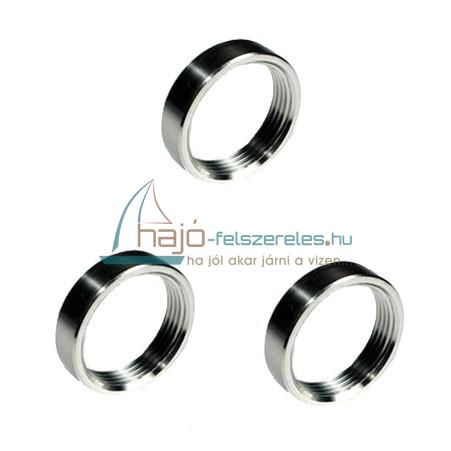

2.Vegye le a rögzítő gyűrűt, tegye be a műszert a panelbe vágott lyukba, állítsa be a pozícióját és rögzítse a hátsó fedelet.
3.A huzalozási utasítások szerint csatlakoztassa a kábeleket. A műszert 12VDC-vel lehet összekapcsolni.
4.Helyezze be a vezeték csatlakozót a műszerbe, állítsa be a sebesség arányát, hogy megfelelő értéket kapjon bekapcsolás után, a felszerelésének forgási sebességéhez képest.
5.A nyomásriasztó jel, a hőmérséklet riasztási jel, az alacsony olajszint riasztási jel és a motorhiba riasztási jel, alacsony feszültségszint mellett már működőképes.
Utasítások a sebesség arány beállításához:
a. 3 másodpercig folyamatosan nyomja a gumi gombot a hátoldalon, aztán lépjen be a beállítás módba. Ha 3 másodpercnél tovább nem nyom gombot, ki fog lépni a beállítás módból.
b. Az érték növekedni fog amikor megnyomja a gombot, ha elengedi a gombot és újra megnyomja az érték csökkenni fog(minden gomb elengedéskor módot vált). Minnél tovább nyomja le a gombot, annál gyorsabban változik az érték. a legkissebb léptetési sebesség 0.1 és az állítási intervallum 1-10.
c. Amikor eléri a kívánt sebességi arányt, engedje el a gombot. 3 másodperc után a tachométerek autoklávolják a beállításait. Ha a beállítások nem felelnek meg az elvárásának, állítsa be újra.

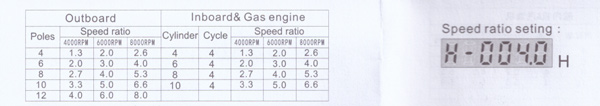

d. A sebesség arány a motor fordulatszámának kimeneti impulzusainak számát jelenti, például: Ha az ön motorja 4 impulzust ad le fordulatonként, akkor álltsa be az értéket 4.0-ra a beállítás módban, ahogy a lenti képen látható.
Álltalános beállítás hajó motorokon:
Ha motorja nem éri el atáblázatban feltűntetett szabájokat, állítsa be a sebességi arányt a motor fordulatonkénti kimeneti impulzusainak számához képest.
Figyelem:
1.A műszert fel kell tölteni mielött beállítaná.
2.Néhány helyen, ahol magas a tacho jel zavar, lehetséges, hogy a tachométer mutatója nem fog együt mozogni a sebesség arány változásával.
Kérjük helyezzen be egy ellenállást 1/4~1W,1~20K között soros kapcsolásban, hogy erősítse a jelfeldolgozás kapacitását.
Azt javasoljuk, hogy helyezzen be egy 20K potenciométer a soroskapcsolásba, hogy letesztelje.
