Side Imaging szonár
Meglepően egyértelmű, fotószerű képet nyújt Önnek az objektumokról, talajról és a halakról -melyet CSAK az 1100, 900, 800 és 700-as szériába tartozó Humminbird halradarok tudnak.
A Side Imaging egy, a talaj átvizsgálásához és a halak lelőhelyének megtalálásához való ultimatív rendszer, mely egy kimondottan széles, minden oldalon 70 m-re kiterjedő jeladósugárral dolgozik - ezáltal percek alatt feltérképezhet egy területet, melyhez egy hagyományos halradar esetén órákra lenne szüksége.
- Rögzítse az objektumok GPS pozícióját a képernyőre egyetlen gombnyomással
- A magas frekvenciájú szonár- nem kamera!- még a zavaros vizeken is keresztül jut és kristálytiszta képet ad Önnek.
- A Humminbird Side Imaging halradarok természetesen képesek hagyományos 2D-s, kiváló felbontású és tökéletesen precíz szonár képek készítésére is.
Side Imaging
A Humminbird 798c SI Combo halradar az új kompakt alap 455kHZ-es Side Imaging jeladójával kiváló képélességet garantál Önnek.
High Definition Side Imaging - magasfelbontású Side Imaging szonár

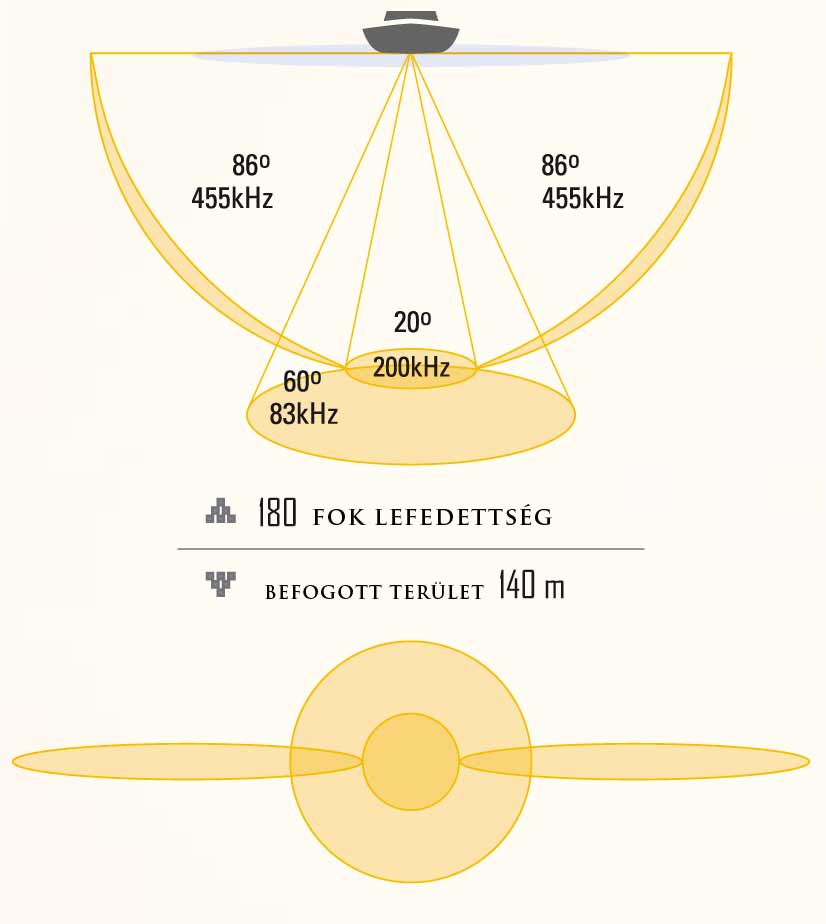

A három halradar, 898c SI Combo, 998c SI Combo és a 1198c SI Combo a HDSI jeladónak (800 kHz-nél 2x55˚, 83 kHz-nél 60˚ és 200 kHz-nél 20˚, teljes lefedés 130˚) köszönhetően még nagyobb felbontású HD Side Imaging képeket nyújtanak, de a menü segítségével átkapcsolhatóak "sima" Side Imaging (455 kHz-nél 2x86˚, 83 kHz-nél 60˚ és 200 kHz-nél 20˚, teljes lefedés 180˚) felbontásra.
A totális áttekinthetőség
(még az újoncok is hamar megbarátkoznak a Side Imaging képernyővel, íme néhány magyarázat, melyekkel Ön még gyorsabban eredményeket érhet el.)
Értelmezze a hajó alatti víz kijelzőt:

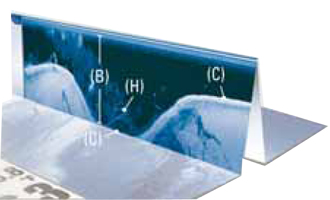

A legegyszerűbben a képernyő azon részét értelmezheti, mely közvetlenül a hajó alatti vizet mutatja, azáltal, hogy elképzeli a képernyőt először középen, majd a legmélyebb pontnál összehajtva. A sötétkék terület a talajt és a vizet mutatja közvetlenül a hajó alatt.

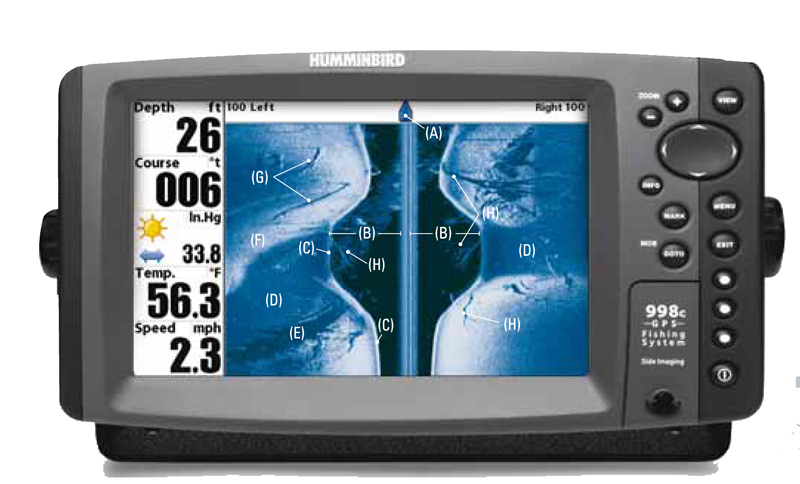

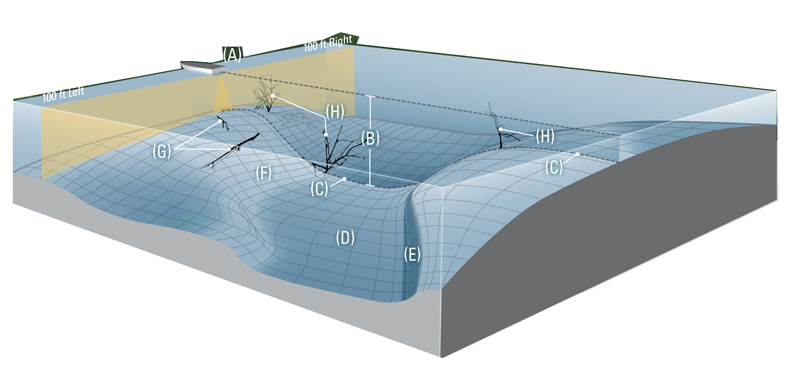

| A. Hajópozíció | B. Nyíltvíz | C. Talajprofil | D. Laposmeder | E. Lejtős meder | F. Emelkedő meder |
| A hajó elhelyezkedése a képernyőn. Amit a képernyőn lát, az a talajról készült szonármegjelenítés, amely felett haladt. |
A sötétkék részben láthatja a szerkezetet, valamint a talaj és a felszín közötti élőlényeket közvetlenül a hajója alatt.Maecenas metus. Maecenas feugiat consequat diam. Maecenas metus. |
Közvetlenül a hajó alatti mélységet és talajminőséget mutatja. | A semleges kék színárnyalatok lapos talajt jeleznek. | A sötétkék szín jelzi a lejtős talajt. | Világos kék színek utalnak az emelkedős talajra. A kemény talaj néha fehér színnel kerül megjelenítésre. |
| G. Fekvő fatörzsek | H. Álló objektumok |
| Lerövidített vízszintes árnyékok jelzik a talaj közeli szerkezeteket. Az árnyék szöge megadja az irányt, amerre a fatörzs fekszik. | A tárgyak melyek a talajból a vízbe nyúlnak a hajó alatti vízterületben, sötét, "szonár árnyékokkal" tisztán határolt világos objektumként jelennek meg. Ezek nem a fény által, hanem hiányzó szonár jelzésekből erednek, mivel a tárgy éppen az ultrasugarak visszaverődése által jött létre. Általában a hosszú árnyékok magas, a rövidek alacsony tárgyakra utalnak. Fontos: néha az árnyék több információval szolgál a tárgy tulajdonságairól, mint a szonár jel. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
COMPACT SIDE IMAGING és DOWN IMAGING / DUAL BEAM 2x86°, 455 kHz für Side & Down Imaging und Halradar típusok: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
597497
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SIDE & DOWN IMAGING / DUAL BEAM
Humminbird ONIX Side Imaging és 200/83 kHz
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SIDE & DOWN IMAGING / DUAL BEAM
Humminbird ONIX Side Imaging & 200/50 kHz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
