Kormánykábelek

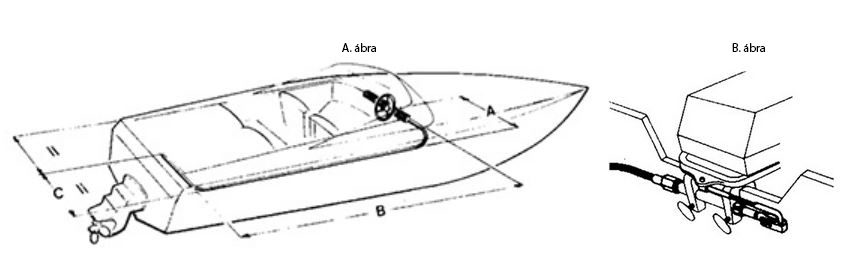

Adja össze A + B + C méreteket és vonjon le annyiszor 10 cm-t, ahány 90° hajlítás van.
A=60 cm
B=300 cm
C= 100 cm
60 + 300 + 100 = 460 - 20 (két 90° hajlítás) = 440
360 cm : 30,5 = 14,4 láb; kerekítés után 15 láb
B. ábra szerinti szereléskor adjon 30,5 cm-et a fenti kalkulációhoz.
60 + 300 + 100 = 460 - 20 (két 90° hajlítás) = 440 +30,5
470,5 cm : 30,5 = 15,4 láb; kerekítés után 16 láb

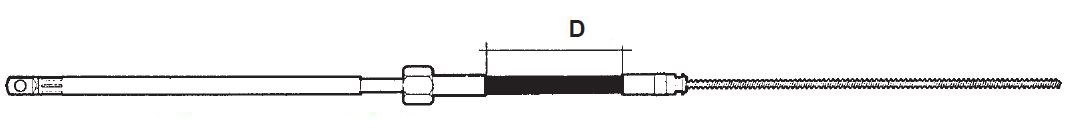

Kormánykábel hossz számítása:
Szükséges Kábel hossza:"D" + 56 cm
A kábel hosszát lábban határozzuk meg ,ezért el kell osztani majd a végén 30,5 el.
Példa számítás:
D = 305 cm + 56 cm = 361
361 : 30,5 = 11,8 láb felkerekítve 12 láb
Láb
Méter
M55

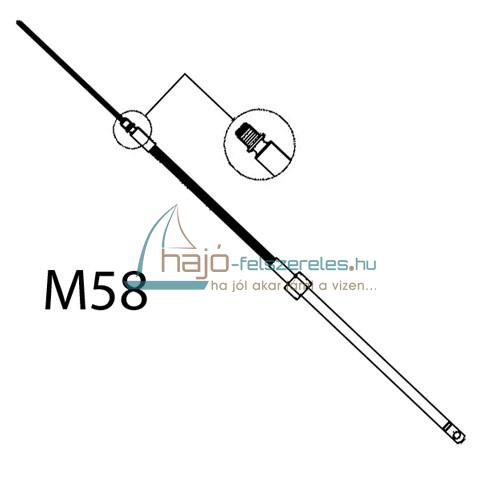

M58

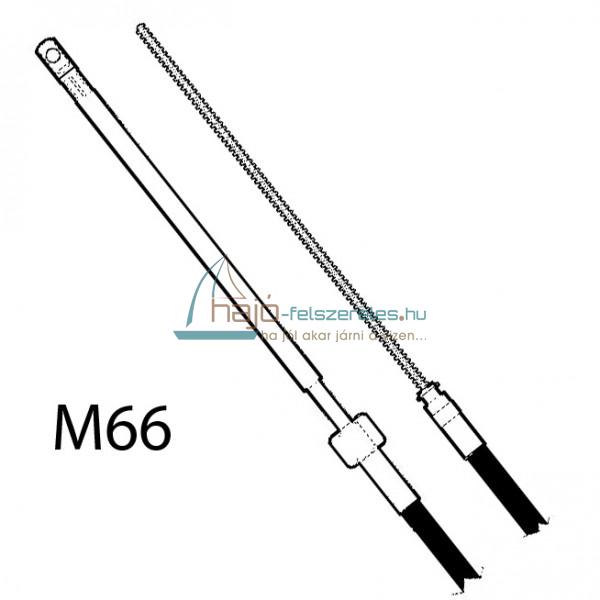

M66
M90
7´
2,14
-
568240
568260
568220
8´
2,44
568021*
568241
568261
568221
9´
2,75
-
568242
568262
568222
10´
3,05
568023*
568243
568263
568223
11´
3,36
-
568244
568264
568224
12´
3,66
-
568245
568265
568225
13´
3,97
-
568246
568266
568226
14´
4,27
-
568247
568267
568227
15´
4,59
-
568248
568268
568228
16´
4,88
-
568249
568269
568229
17´
5,19
-
568250
568270
568230
18´
5,49
-
-
568271
568231
19´
5,8
-
-
568272
568232
20´
6,1
-
-
568273
568233
22'
6,72
-
-
568274
*Kifutó termék, csak a készlet ereéig kapható!
Ultraflex kormányzásállító kábel rozsdamentes kábelvégekkel. Legkisebb hajlássugár 200mm.
Cikkszám
Tulajdonság
Raktár
Bruttó ár
568240
7 láb / 2,14 m
42 083 Ft / db
568241
8 láb / 2,44 m
43 164 Ft / db
568242
9 láb / 2,75 m
44 709 Ft / db
568243
10 láb / 3,05 m
46 253 Ft / db
568244
11 láb / 3,36 m
47 488 Ft / db
568245
12 láb / 3,66 m
49 033 Ft / db
568246
13 láb / 3,97 m
50 577 Ft / db
568247
14 láb / 4,27 m
51 658 Ft / db
568248
15 láb / 4,59 m
53 202 Ft / db
568249
16 láb / 4,88 m
54 747 Ft / db
568250
17 láb / 5,19 m
55 982 Ft / db
Jelmagyarázat:
Szállítás: 1-2 munkanap
Nincs raktáron, szállítási idő: 4-6 munkanap
Cikkszám
Tulajdonság
Raktár
Bruttó ár
568260
7 láb / 2,14 m
48 569 Ft / db
568261
8 láb / 2,44 m
50 577 Ft / db
568262
9 láb / 2,75 m
52 121 Ft / db
568263
10 láb / 3,05 m
53 974 Ft / db
568264
11 láb / 3,36 m
55 519 Ft / db
568265
12 láb / 3,66 m
57 526 Ft / db
568266
13 láb / 3,97 m
59 071 Ft / db
568267
14 láb / 4,27 m
60 924 Ft / db
568268
15 láb / 4,59 m
62 468 Ft / db
568269
16 láb / 4,88 m
64 476 Ft / db
568270
17 láb / 5,19 m
66 020 Ft / db
568271
18 láb / 5,49 m
67 873 Ft / db
568272
19 láb / 5,79 m
69 418 Ft / db
568273
20 láb / 6,10 m
71 425 Ft / db
568274
22 láb / 6,72 m
74 823 Ft / db
Jelmagyarázat:
Szállítás: 1-2 munkanap
Nincs raktáron, szállítási idő: 4-6 munkanap
Cikkszám
Tulajdonság
Raktár
Bruttó ár
568220
7 láb - 2,14m
52 893 Ft / db
568221
8 láb - 2,44m
54 747 Ft / db
568222
9 láb - 2,75m
56 291 Ft / db
568223
10 láb - 3,05m
58 299 Ft / db
568224
11 láb - 3,36m
60 152 Ft / db
568225
12 láb - 3,66m
62 159 Ft / db
568226
13 láb - 3,97m
64 013 Ft / db
568227
14 láb - 4,27m
66 020 Ft / db
568228
15 láb - 4,59m
67 873 Ft / db
568229
16 láb - 4,88m
69 881 Ft / db
568230
17 láb - 5,19m
71 734 Ft / db
568231
18 láb - 5,49m
73 278 Ft / db
568232
19 láb - 5,79m
75 286 Ft / db
568233
20 láb - 6,10m
77 139 Ft / db
Jelmagyarázat:
Nincs raktáron, szállítási idő: 4-6 munkanap

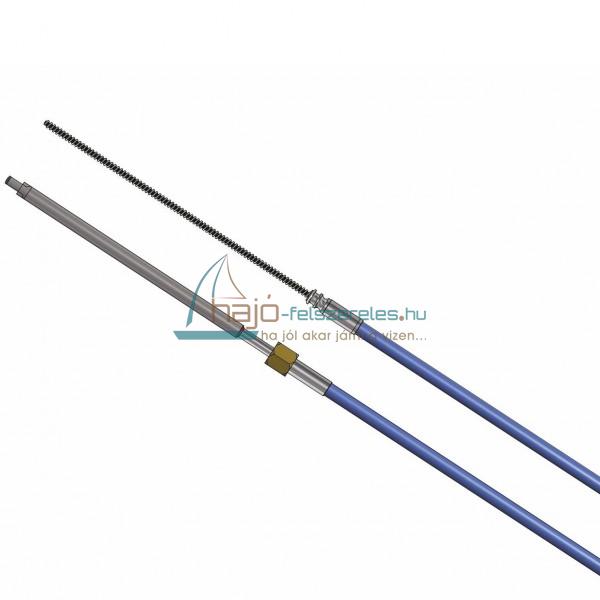

M90 kormánymű kábel alkalmas a T91, T93ZT, T101, T103ZT, T71FC, T72FC, T73NRFC, T74NRFC, T81FC, T82FC, T83NRFC, T85 Ultraflex kormányművekhez.
