A hidraulikus hajókormányzás akkor működik megfelelően, ha a kormányszivattyú, a kormányhenger, a hidraulikatömlők és a csatlakozók egymással, valamint a hajó hajtásrendszerével is összeillenek. Ebben a kategóriában az Ultraflex hidraulikus kormányrendszerek fő elemeit, bővítő- és szerelési tartozékait találod külmotoros, belmotoros és kormánylapátos kialakításokhoz.
A kínálatban felületre szerelhető, beépíthető és dönthető kormányszivattyúk, különböző kivitelű kormányhengerek, készre szerelt és méterre vásárolható hidraulikatömlők, csatlakozóidomok, átvezetők, szerelőkarimák, feltöltőadapterek, hidraulikaolaj és második kormányálláshoz vagy autopilothoz használható bővítőkészletek szerepelnek.
A kormánykerék elfordításakor a megfelelő irányba továbbítja a hidraulikaolajat. Választásakor a szállított olajmennyiséget, a szerelési módot és a kormányhengerhez való illeszkedést kell ellenőrizni.
A hidraulikus nyomást alakítja a külmotor, a Z-hajtás vagy a kormánylapát mozgatásává. Nemcsak a motorteljesítmény, hanem a rögzítés, a csatlakozás és a beépítési hely is döntő.
A vezeték átmérőjének, hosszának és végcsatlakozásának pontosan egyeznie kell a rendszer elemeivel. Szűk helyen 90°-os idomra, mozgó kilépési pontnál hajlásvédőre is szükség lehet.
Második kormányállás, autopilot, olajutántöltés vagy eltérő vezetéktípusok összekötése külön készletet, T-idomot, bypass szelepet vagy adaptert igényelhet.
| Kiindulási kérdés | Mit ellenőrizz? | Kapcsolódó terméktípus |
|---|---|---|
| Külmotoros vagy belmotoros a hajó? | A henger kialakítása és rögzítési módja eltérhet. | Külmotoros vagy belmotoros kormányhenger |
| Mekkora a motor teljesítménye és a szükséges hengerűrtartalom? | A gyártó által megadott teljesítményhatár és kompatibilitási táblázat az irányadó. | Kormányhenger és kormányszivattyú |
| Hogyan szerelhető a szivattyú? | Felületre szerelhető, beépíthető vagy dönthető kivitel szükséges-e. | UP/F, UP/R vagy UP/T jellegű kormányszivattyú |
| Mekkora vezetékhossz kell? | A teljes nyomvonalat, a kanyarokat és a két azonos hosszúságú vezetéket is számold bele. | Kész tömlőkészlet vagy méterre kapható tömlő |
| Lesz második kormányállás vagy autopilot? | Szükség lehet T-idomokra, külön vezetékre és bővítőkészletre. | Második kormányállás- vagy autopilotkészlet |
Ha nem hidraulikus rendszert építesz, nézd meg a mechanikus kormányműveket és a hozzájuk való kormánykábeleket. A kezelőoldal összeállításához a kormányok, többmotoros vagy speciális rendszerekhez pedig a kormányösszekötők között érdemes tovább keresni.

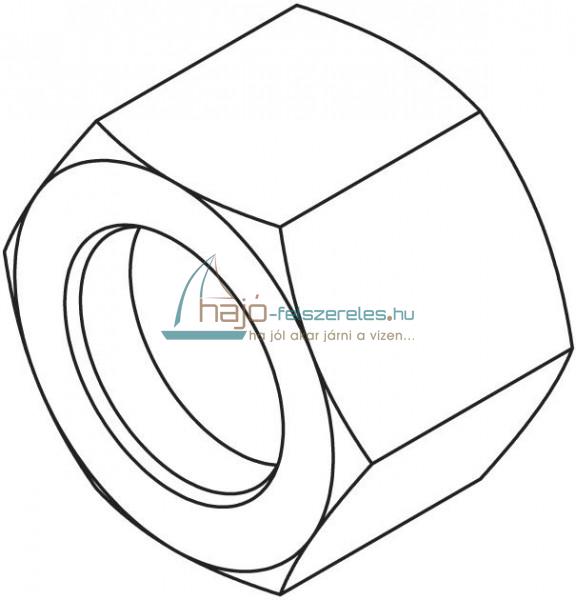

Vágógyűrűs anya 3/8” TU95 hidraulika tömlő kormányhengerhez történő rögzítéséhez. Precíz tömített csatlakozáshoz való.

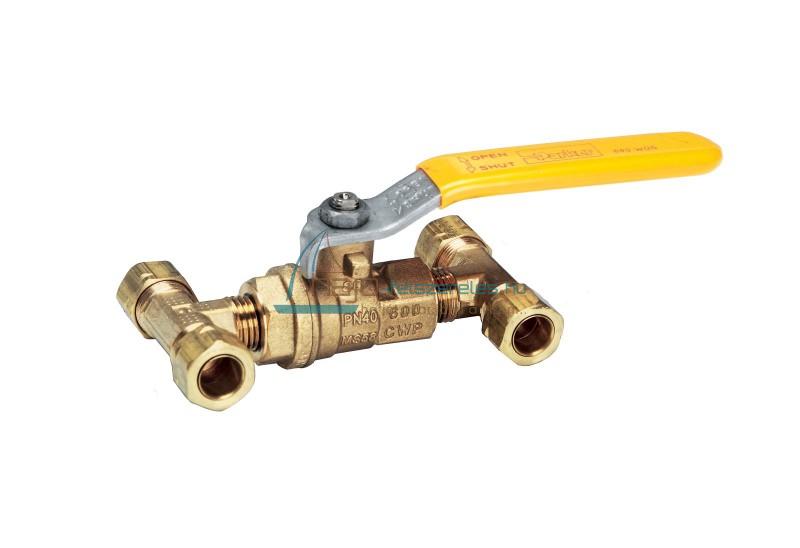

Bypass szelep hidraulikus hajókormány rendszerhez. A hidraulika kormányzás áthidalására, például szükségkormányzás vagy szervizhelyzet esetén használható.

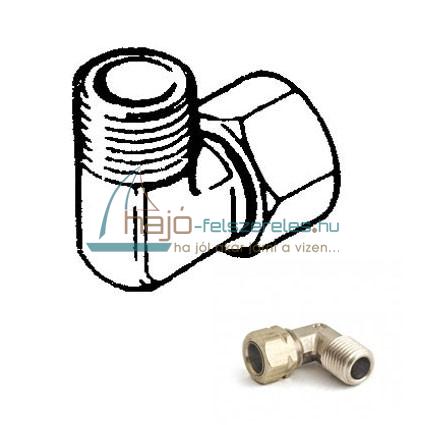

Derékszögű, 90°-os hidraulika csatlakozóidom 3/8” vezeték és kormányszivattyú bekötéséhez. Szűk beépítési helyen hasznos.
Hajlásvédő elem hidraulika tömlő csatlakozáshoz. Segít csökkenteni a tömlő megtörését a végcsatlakozó közelében.
Ultraflex hidraulikaolaj hajó hidraulikus kormányrendszerekhez. Kormányszivattyú, hidraulika tömlő és kormányhenger feltöltéséhez, utántöltéséhez használható.

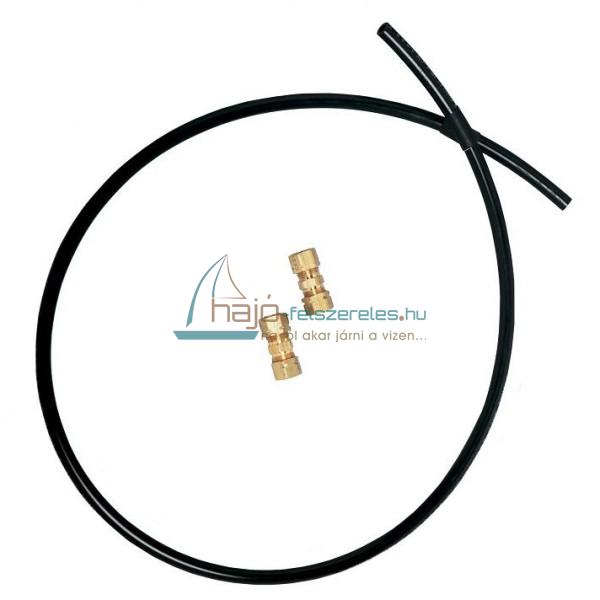

Átmeneti csatlakozókészlet 3/8” rézvezeték és 3/8” TU95 hidraulika tömlő összekötéséhez. Két egyenes vágógyűrűs csatlakozót és rövid TU95 tömlőt tartalmaz.

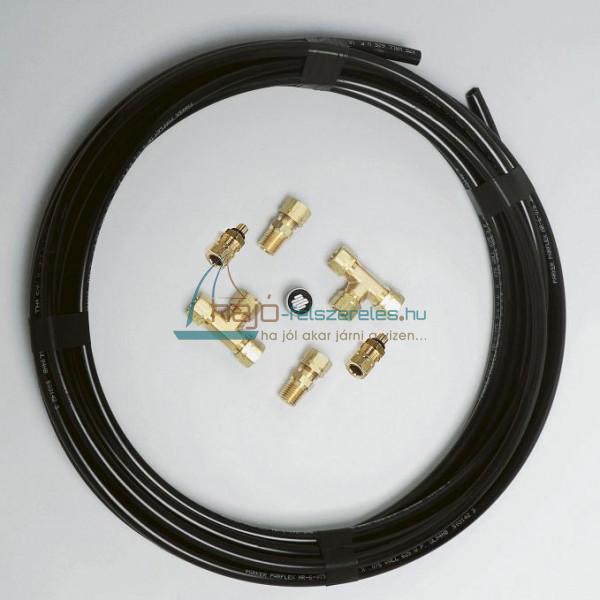

Hidraulikus kormányrendszer bővítő készlet második kormányállás vagy autopilot bekötéséhez. T-idomokat, kormányszivattyúhoz való összekötő elemeket és TU95 hid…

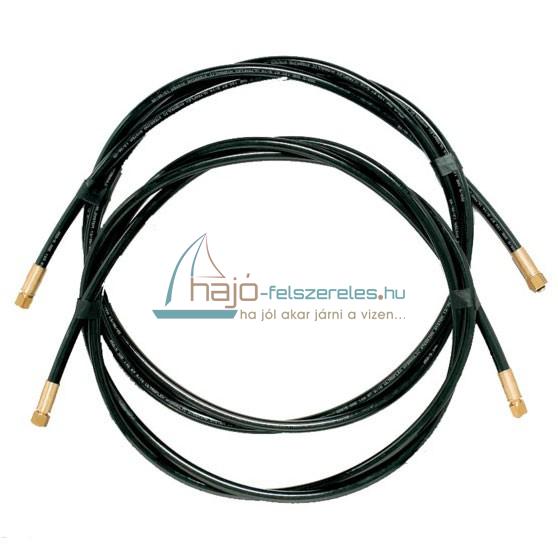

Két azonos hosszúságú hidraulika tömlőből álló Ultraflex Kit OB-30 készlet hajó hidraulikus kormányrendszerhez. 3,0 m hosszú csőpár, standard 70 bar / 1000 psi…
Két azonos hosszúságú hidraulika tömlőből álló Ultraflex Kit OB/2C-07 készlet hajó hidraulikus kormányrendszerhez. 70 cm hosszú csőpár, standard 70 bar / 1000…

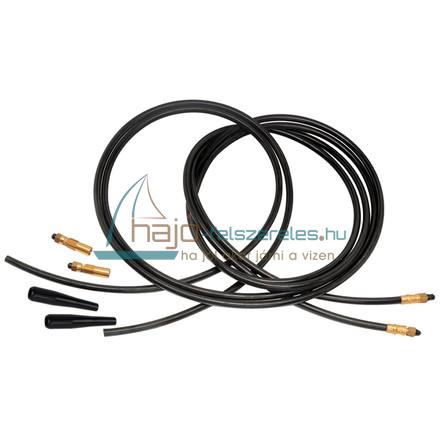

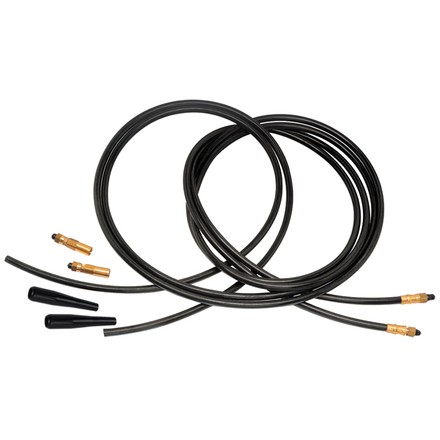

Részben előre szerelt hidraulika tömlő készlet hajó kormányrendszerhez. 6 m hosszú, két tömlőből áll, az egyik oldali szereltség miatt pontosabb méretre igazít…
Kit-F feltöltő adapter UP/R és UP/T hidraulikus kormányszivattyúk olajutántöltéséhez, bontás nélküli karbantartáshoz.

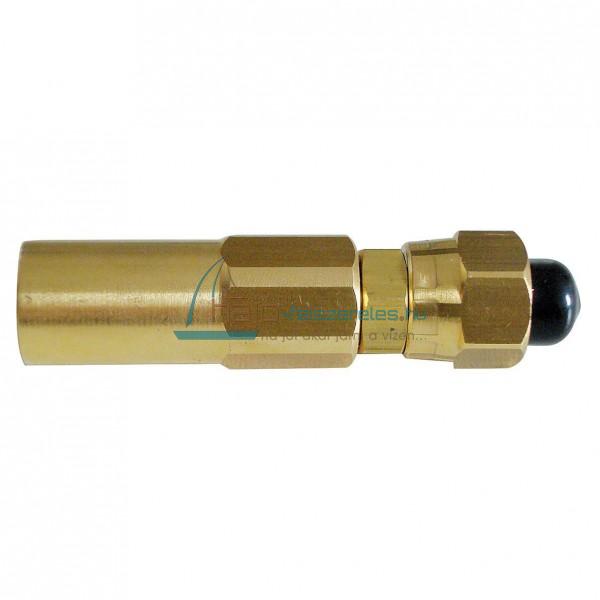

Belső menetes végcsatlakozó TU5/16 hidraulika tömlőhöz. A kormányhenger csatlakozásához és a kormányszivattyú 90°-os csatlakozójához használható.

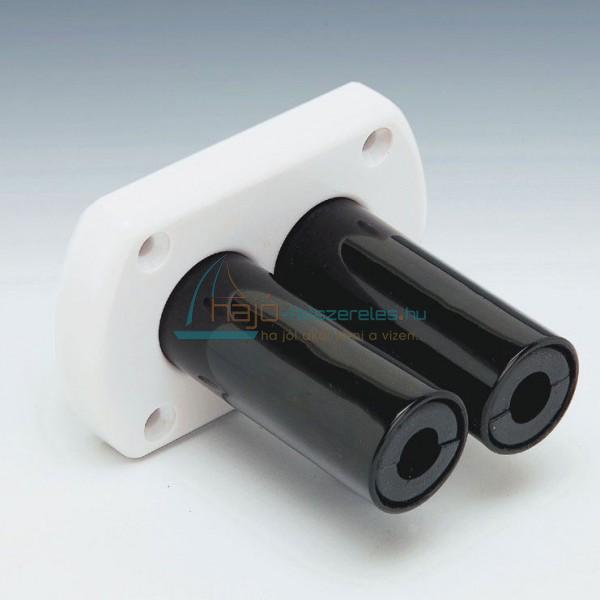

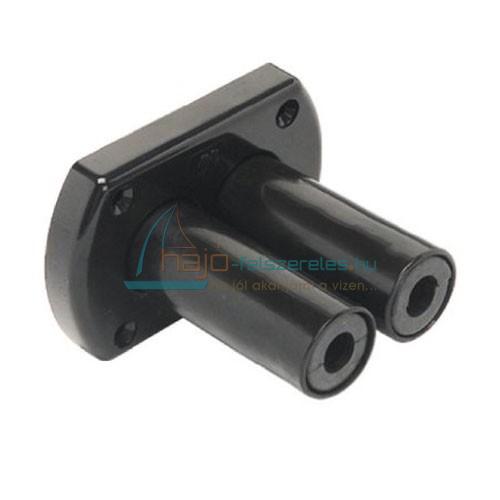

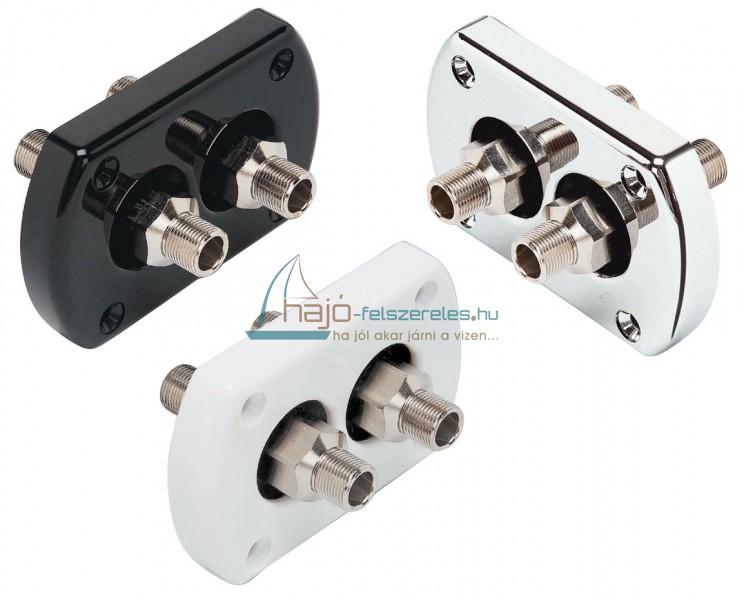

Fekete kivitelű Ultraflex átvezető hidraulikus kormányrendszer csövezéséhez. készre szerelt fittinges hidraulika tömlőhöz

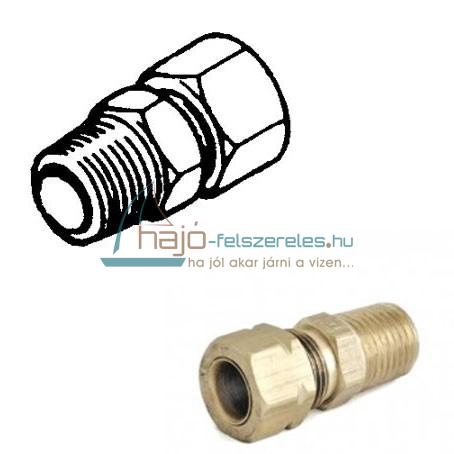

Egyenes összekötő idom 3/8” hidraulika vezeték és kormányszivattyú csatlakoztatásához. Hajó hidraulikus kormányrendszer szereléséhez.

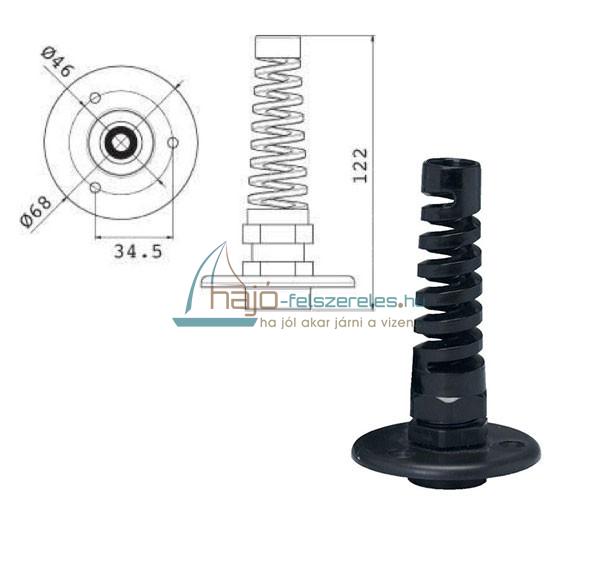

Spirálos hajlásvédő átvezető hidraulika tömlőhöz. Olyan pontokon hasznos, ahol a cső kilépése nagyobb mozgásnak vagy hajlításnak lehet kitéve.

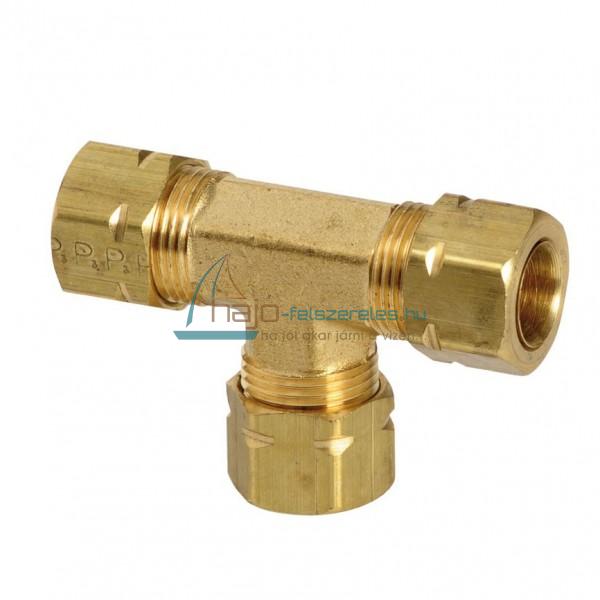

T-idom 3/8” hidraulika vezetékhez. Második kormányállás, felső kormányállás vagy autopilot bekötésénél használható.

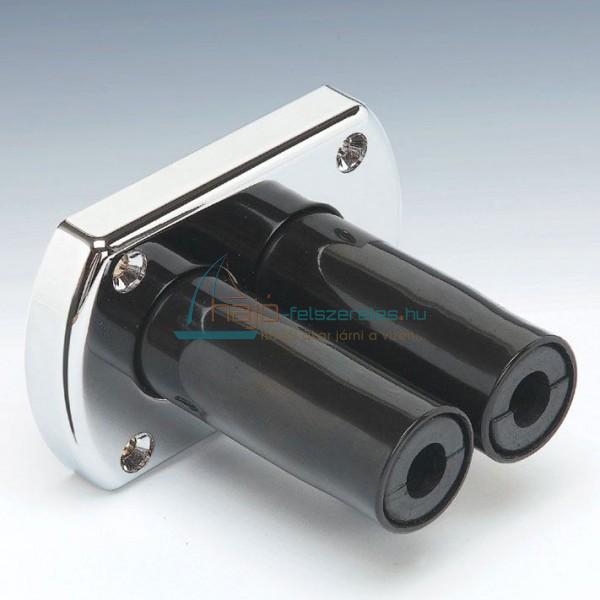

Fekete kivitelű Ultraflex átvezető hidraulikus kormányrendszer csövezéséhez. TU5/16 hidraulika tömlőhöz
TU95 hidraulika tömlő méterre hajó hidraulikus kormányrendszerhez. Legfeljebb 15 m vezetékhosszig ajánlott, UC128-OBF és UC128-SVS hengerekhez nem megfelelő.

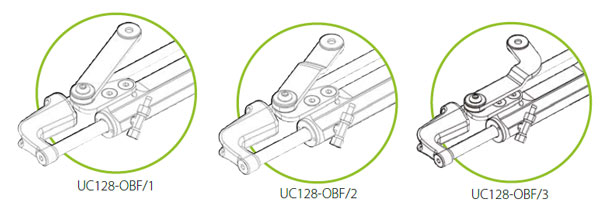

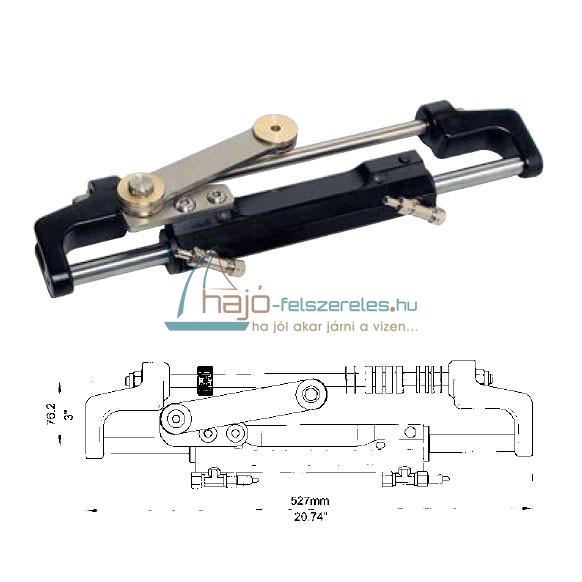

Nagyobb terhelésű, 120 ccm-es Ultraflex kormányhenger külmotoros hidraulikus kormányrendszerhez. Jobb oldali motorcsatlakozó konzolos kivitel.

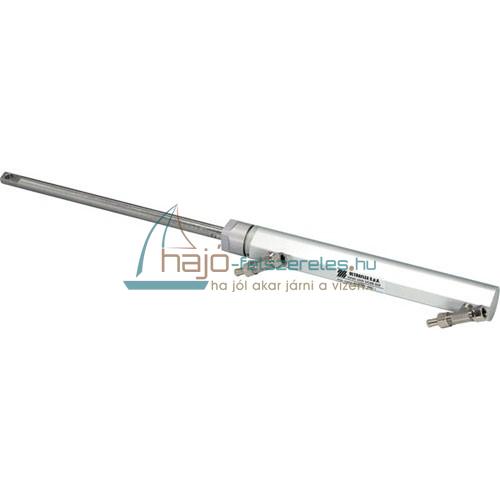

Oldalsó szerelésű hidraulikus kormányhenger külmotorhoz, legfeljebb 150 LE teljesítményig. A hidraulikatömlők nem mozognak a kormányzás közben.

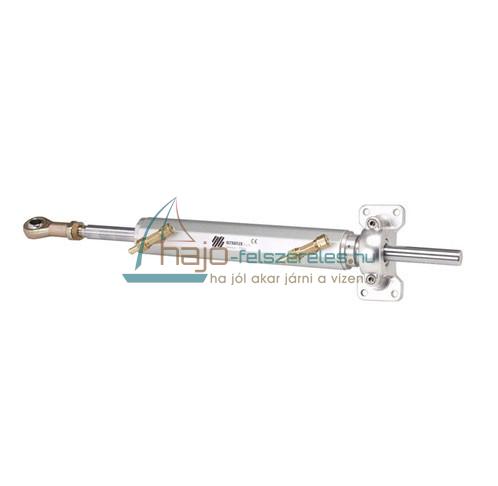

Beltengelyes vagy belmotoros hajók hidraulikus kormányzásához való kormányhenger. Közvetlenül a kormánylapáttal vagy kormányrudazattal dolgozik.

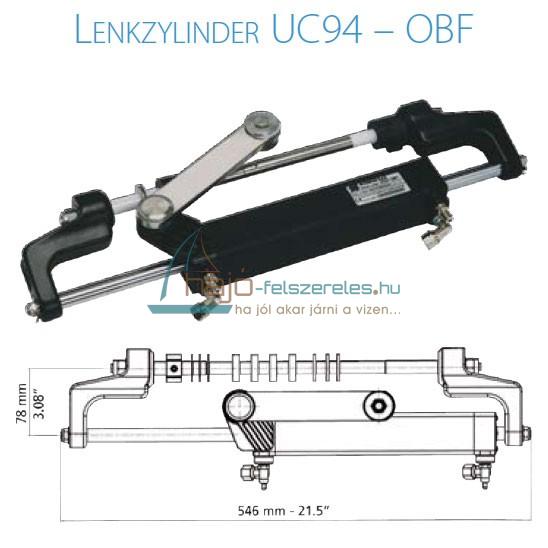

Hidraulikus kormányhenger külmotoros hajókhoz, legfeljebb 175 LE motorteljesítményig. 95 ccm hengerűrtartalommal, 186 mm lökethosszal és 3/8” gyorscsatlakozóva…

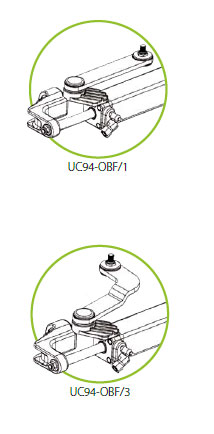

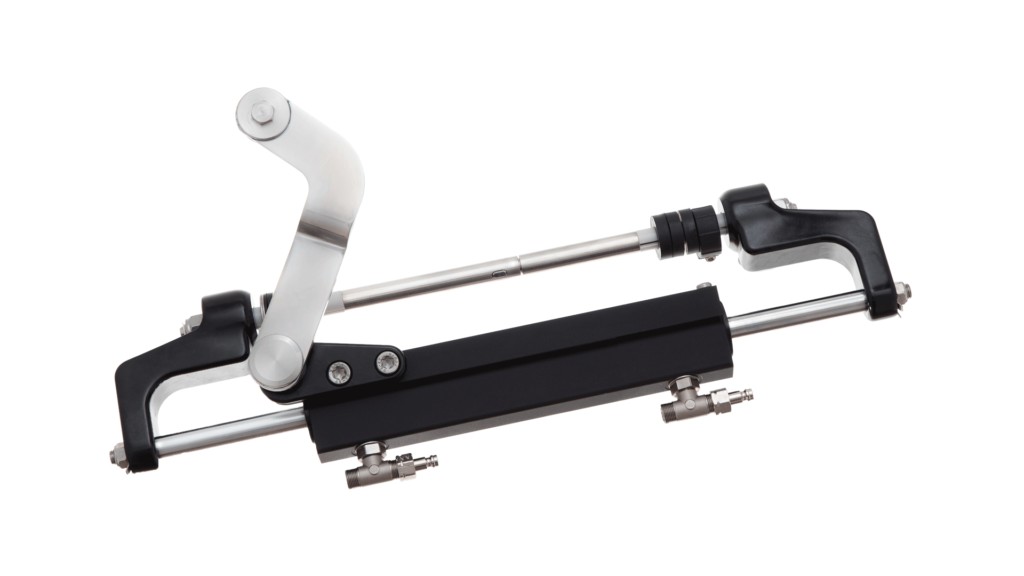

UC95-OBF-3 kivitelű hidraulikus kormányhenger külmotorhoz. Jó választás 175 LE-ig, ha a motorhoz ez a csatlakozókonzol illeszkedik.

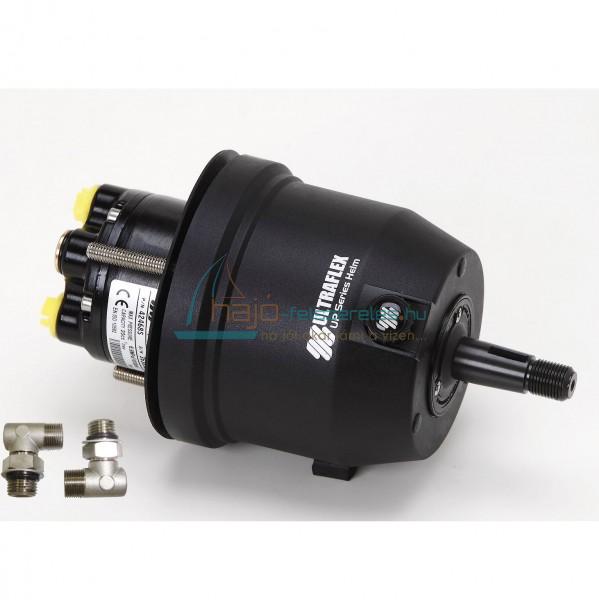

UP20 F hidraulikus kormányszivattyú 20 ccm szállítással, 70 bar nyomáshatárolással és 150 LE ajánlott maximális teljesítményig.
UP20 T beépíthető hidraulikus kormányszivattyú 20 ccm szállítással, 70 bar nyomáshatárolással és 150 LE ajánlott maximális teljesítményig.

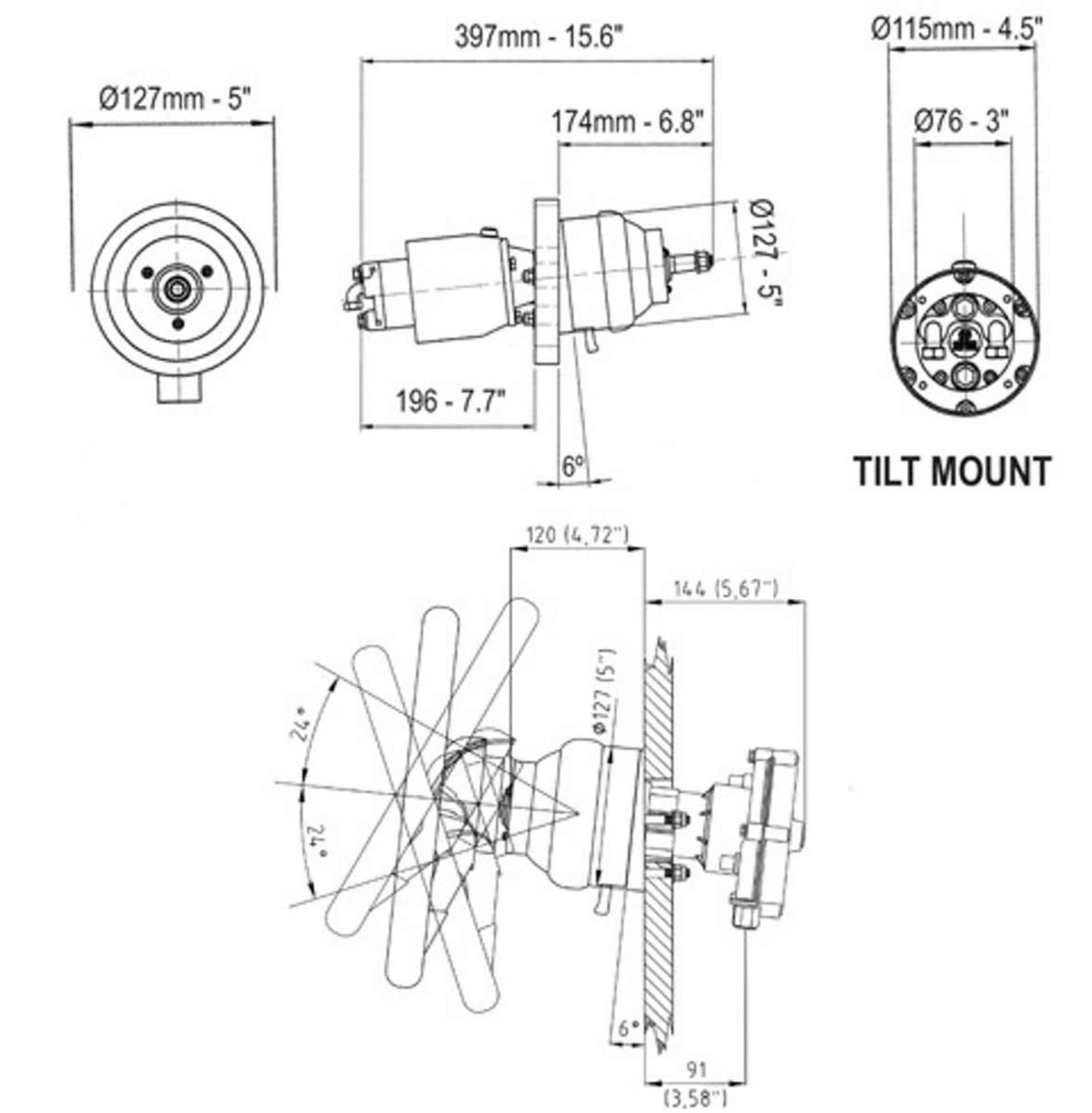

UP28 T beépíthető hidraulikus kormányszivattyú 28 ccm szállítással, 70 bar nyomáshatárolással és 300 LE ajánlott maximális teljesítményig.

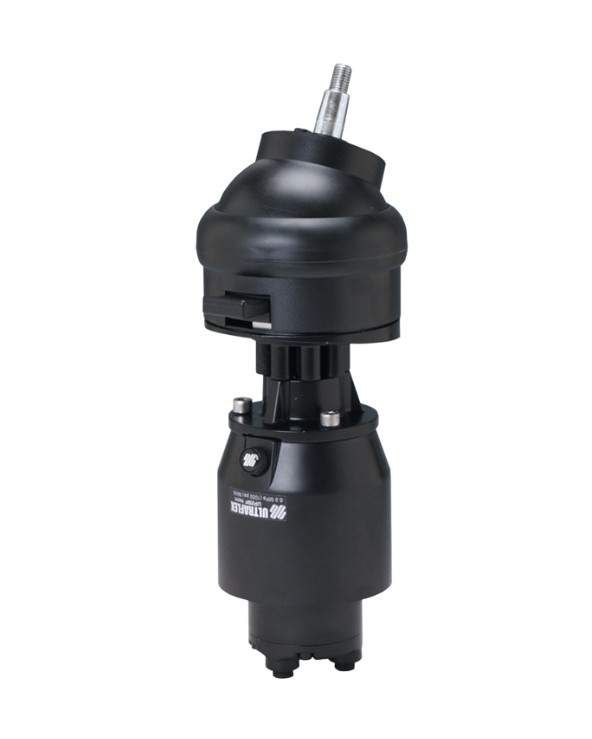

UP39 T beépíthető hidraulikus kormányszivattyú 33 ccm szállítással, 70 bar nyomáshatárolással és 300 LE ajánlott maximális teljesítményig.
UP39 T beépíthető hidraulikus kormányszivattyú 39 ccm szállítással, 70 bar nyomáshatárolással és 300 LE ajánlott maximális teljesítményig.
X57 kerek szerelőkarima UP/F hidraulikus kormányszivattyúkhoz. Ø154 mm-es kivitel, UP20 F modellhez nem alkalmas.
X64 négyzetes szerelőkarima UP/F hidraulikus kormányszivattyúkhoz. 132 × 132 mm-es kivitel, minden UP/F modellhez.
A rendszer fő eleme a kormányszivattyú, a kormányhenger, a két elemet összekötő hidraulikatömlő, valamint a szükséges csatlakozók és hidraulikaolaj. A pontos összeállítás a hajtásmódtól, a motor vagy kormánylapát kialakításától és a kormányállások számától függ.
A szivattyú kiválasztásakor a kormányhenger térfogatát, a kívánt kormányfordulatot, a beépítési módot és a rendszer megengedett üzemi nyomását kell összehangolni. Dönthető vagy süllyesztett kivitelhez a hozzá való szerelőkészletet is ellenőrizni kell.
A hengernek illeszkednie kell a külmotor gyártójához, típusához, teljesítményéhez és a motorfelfüggesztés kialakításához. Többmotoros rendszer vagy korlátozott beépítési hely esetén különösen fontos a gyártói kompatibilitási táblázat ellenőrzése.
Ellenőrizd a szivattyú és a henger csatlakozását, a szükséges tömlőhosszt, az átvezetés útvonalát és a rendszer nyomáskövetelményét. A tömlőt nem szabad megtörni, megcsavarni vagy a megengedettnél kisebb ívben vezetni.
Sok hidraulikus rendszer bővíthető második kormányállással vagy autopilot-csatlakozással, de ehhez megfelelő szerelvények, visszacsapási megoldás és a rendszerhez illő szivattyú szükséges. A bővítést mindig a kiválasztott rendszer gyártói előírása alapján kell megtervezni.
